【除油】鉛及鉛合金上的鍍前處理

  在鉛及鉛合金上電鍍，難以得到質(zhì)量高的鍍層，這是因為： ①鉛的化學(xué)活性強；②鉛跟大多數(shù)酸或堿會形成不濃性的鉛化合物；③鉛與有色金屬有相互擴散作用；④在機械拋光時表面易產(chǎn)生塑性形變。因此，要在鉛上得到好的鍍層，鑄件毛坯應(yīng)預(yù)先清理，以除去脫模劑、氧化皮、殘渣等。在酸性溶液中加入氟化物以除去鉛在各種處理溶液中所形成的不溶于水的鉛化合物。并且要進行預(yù)鍍，預(yù)鍍層要足夠厚（通常為25um以上的銅或鎳層），以防止基體材料受隨后電鍍?nèi)芤旱那治g和防止鍍層與鉛相互擴散而合金化。其鍍前處理的具體步驟如下。

  （1）除油  按照前述的除油方法對鉛與鉛合金基體除油處理。

  （2）電解除油 其工藝條件如下：

     磷酸鈉（Na3PO4·12H2O）        60－90g/L

     溫度                  400C

     電流密度                3A/dm2

     時間                  先陰極3min,后陽極10s

  （3）侵蝕 其工藝條件如下：

     氟硼酸                  250ml/L

     雙氧水（H2O2，35%）           45ml/L

     時間                   10－15s

  （4）預(yù)鍍 預(yù)鍍工藝隨預(yù)鍍層的不同而不同，其工藝條件如表2.25表示。但是，鍍鐵時不需預(yù)鍍。

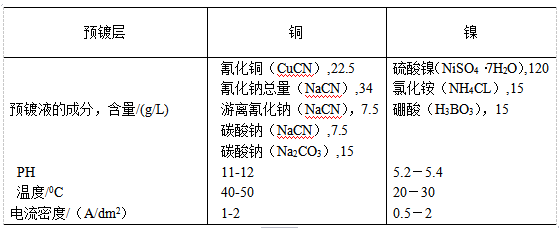

         表2.25  預(yù)鍍銅或鎳層的工藝條件
